Surveillance des COV – Analyse des capteurs à photoionisation (PID)

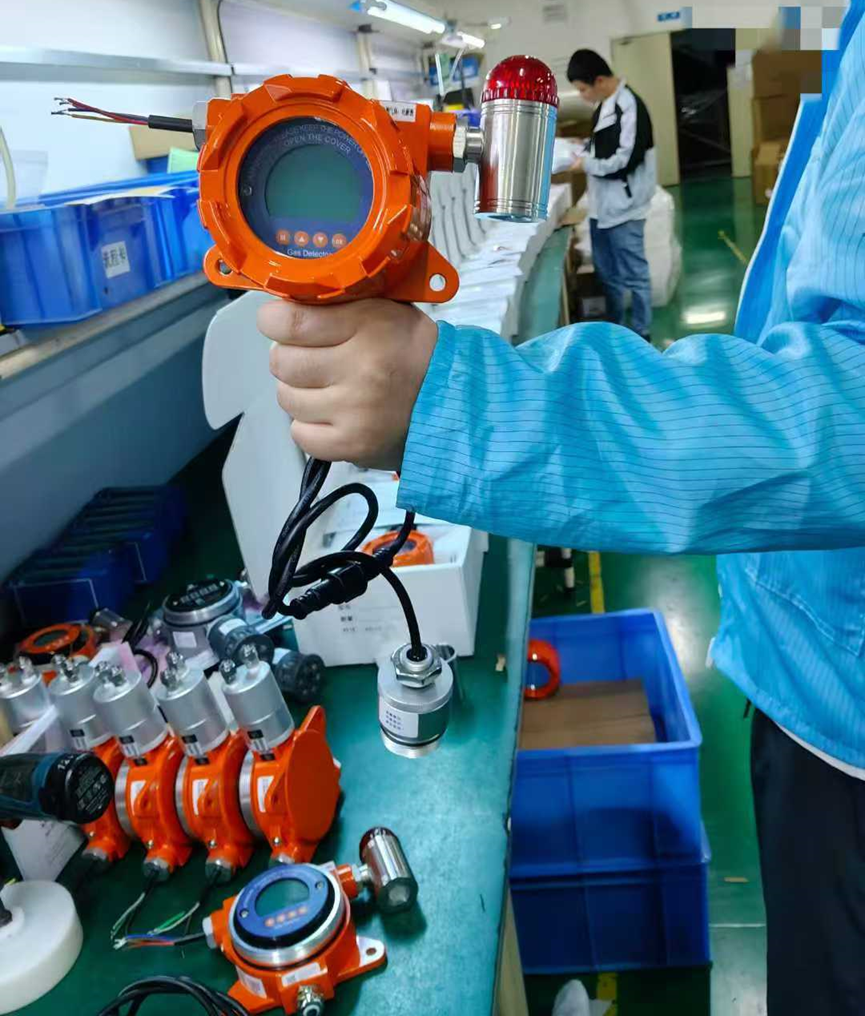

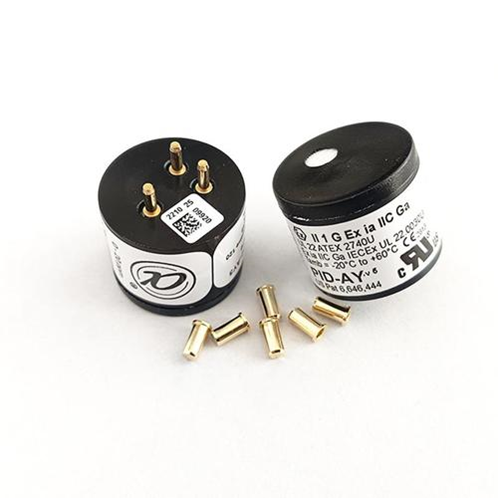

1. Fonctionnement des capteurs PID

Un détecteur à photoionisation (PID) utilise une source de lumière ultraviolette (UV) pour ioniser les gaz cibles, produisant ainsi des ions positifs et négatifs. Le courant électrique généré par ces particules ionisées est amplifié par le détecteur, permettant des mesures de concentration de l'ordre du ppm. Après leur passage à travers les électrodes, ces ions se recombinent rapidement en leurs molécules organiques d'origine, sans aucune altération moléculaire. Contrairement à certaines technologies de détection, les PID ne s'usent pas et ne nécessitent pas de remplacement fréquent des gaz d'étalonnage. Par conséquent, les gaz analysés par un PID peuvent être prélevés ultérieurement pour des analyses complémentaires si nécessaire.

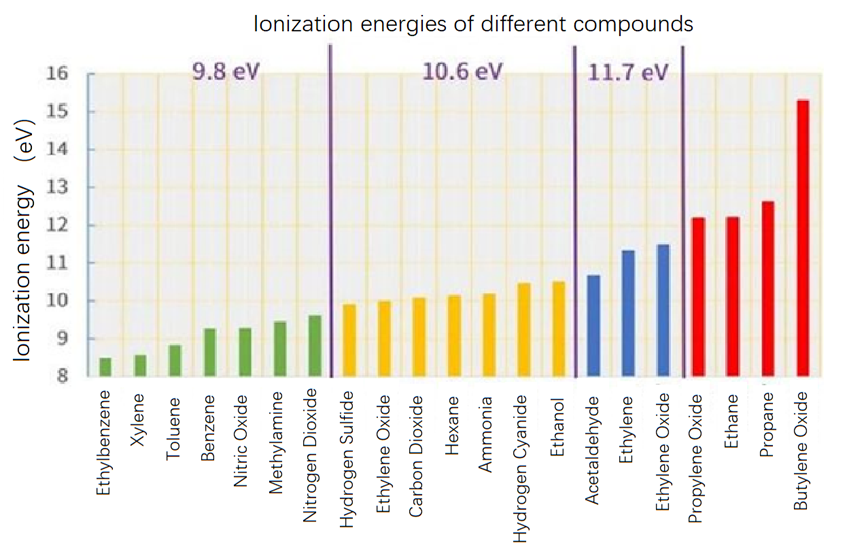

Les détecteurs PID peuvent identifier des centaines de composés, mais ces composés possèdent des énergies d'ionisation différentes. La lampe UV d'un détecteur PID doit être sélectionnée en fonction de l'énergie d'ionisation des substances cibles. Actuellement, les détecteurs PID commerciaux sont disponibles en trois spécifications : 9,8 eV, 10,6 eV et 11,7 eV. Par conséquent, les composés dont l'énergie d'ionisation est supérieure à 11,7 eV ne peuvent pas être détectés par les détecteurs PID commerciaux à l'heure actuelle.

Les composés organiques volatils (COV) désignent divers composés organiques dont le point d'ébullition se situe entre 50 °C et 260 °C à température ambiante. Ils se caractérisent par leur volatilité et leurs propriétés organiques. Parmi leurs principaux composants figurent les composés benzéniques, les chlorures organiques, les fréons, les cétones organiques, les amines, les alcools, les éthers, les esters, les acides et les hydrocarbures pétroliers.

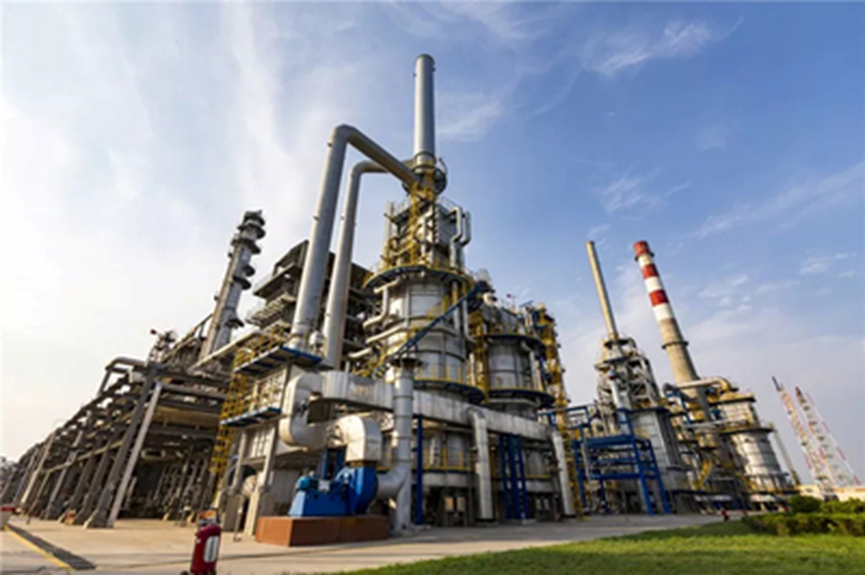

Les COV sont émis lors des activités humaines quotidiennes et de la production industrielle. Parmi les sources quotidiennes, on peut citer l'évaporation des vapeurs d'huile dans les stations-service, le séchage des revêtements décoratifs et la désinfection courante à l'alcool. Les procédés de production industrielle, tels que la pulvérisation, l'impression et le nettoyage aux solvants organiques, génèrent d'importantes émissions de COV en raison de l'utilisation intensive de solvants organiques volatils.

2. Spécifications clés des capteurs PID

Plage de concentration de gaz

Après avoir identifié le type de gaz cible, il est nécessaire de déterminer la plage de concentration attendue. Les capteurs PID sont disponibles avec une large gamme de capacités de détection, de quelques ppm à plusieurs dizaines de milliers de ppm, afin de répondre aux différents besoins applicatifs.

Résolution de détection

La résolution désigne la concentration minimale de gaz qu'un capteur peut détecter. Les capteurs PID offrent une sensibilité extrêmement élevée : la plupart des modèles atteignent une résolution de l'ordre du ppb pour les applications à faible plage de concentration, certains atteignant même ou dépassant 1 ppb.

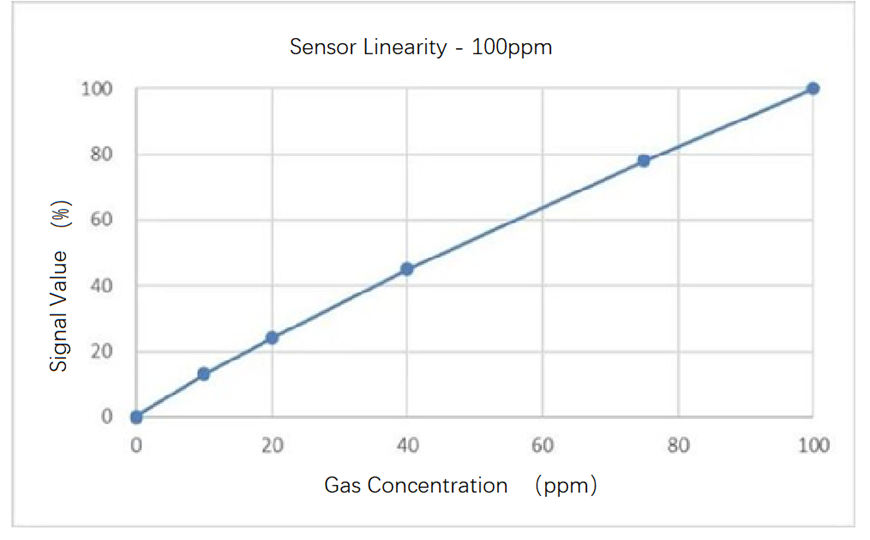

Linéarité de la concentration

Les capteurs PID présentent une excellente linéarité, avec une réponse linéaire sur la majeure partie de leur plage de mesure. Pour la plupart des capteurs, le coefficient de corrélation (R²) dépasse 0,95 pour des concentrations inférieures à 5 000 ppm.

Répétabilité du signal

Le signal électrique émis par le capteur après conversion photoélectrique doit être stable. Une déviation plus faible indique une meilleure reproductibilité, garantissant des résultats cohérents dans les mêmes conditions.

Temps de réponse (T90)

Le temps de réponse correspond à la durée nécessaire au capteur pour atteindre 90 % de sa valeur stable pour la concentration de gaz mesurée dans l'environnement (noté T90). Les capteurs PID présentent généralement des temps de réponse rapides, la plupart des modèles affichant un T90 inférieur à 5 secondes. Ils reviennent également rapidement à zéro après avoir quitté un environnement riche en COV.

Remarque : les capteurs PID sont souvent caractérisés par leurs temps de réponse T90 ou T70. Le T70 correspond au temps nécessaire pour que la sortie atteigne 70 % de sa valeur stable suite à une variation brutale de la concentration de gaz.

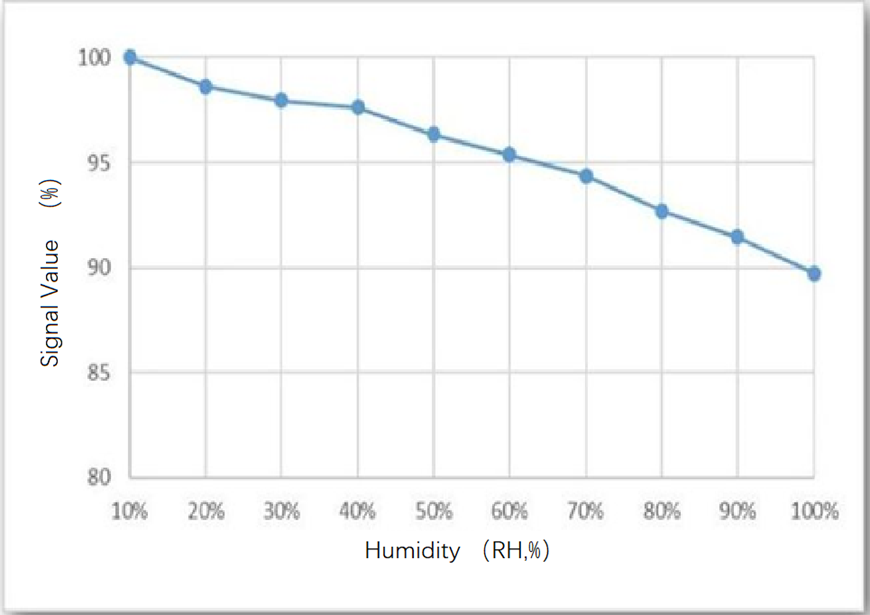

Dérive de température et d'humidité

Tous les capteurs PID sont sensibles aux variations de température et d'humidité. L'humidité peut générer des ions parasites lors de leur capture, entraînant des mesures de concentration artificiellement élevées. Bien que ce phénomène soit inévitable, un étalonnage du zéro des instruments PID avant les tests permet d'atténuer l'impact des variations de température et d'humidité.

Atténuation de la sensibilité

La lampe UV d'un capteur PID a une durée de vie limitée. De plus, la poussière et les contaminants environnementaux peuvent l'encrasser au fil du temps, entraînant une diminution de ses performances. Une atténuation excessive compromet la précision de la détection et nécessite un entretien régulier, voire le remplacement de la lampe.

3. Portée vs. Résolution

En raison des contraintes de fabrication, les capteurs PID doivent faire un compromis entre plage de mesure et résolution : une plage de mesure plus étendue se traduit généralement par une précision (résolution) moindre. Ils sont généralement classés en deux catégories selon les besoins de l’application :

• niveau ppb (faible plage de mesure, haute précision)Idéal pour les environnements où même de faibles concentrations de COV sont nocives pour la santé. Les seuils de détection les plus courants, entre 20 et 50 ppm, sont largement utilisés pour la détection de fuites et la confirmation de la présence de COV. Ces capteurs offrent une résolution de l'ordre du ppb pour une détection ultra-sensible.
• niveau ppm (plage élevée, faible précision)Adapté aux environnements fortement pollués où une quantification précise de la concentration est requise. Par exemple, des capteurs d'une plage de 5 000 ppm sont recommandés pour la surveillance en ligne des émissions de COV. La résolution de ces modèles est généralement de l'ordre du ppm.

4. Linéarité de la concentration vs. répétabilité du signal

• Linéarité de la concentrationLa linéarité décrit la précision avec laquelle la courbe de sortie du capteur s'aligne sur une droite en fonction de la concentration d'entrée. Un écart plus faible indique une linéarité plus élevée, garantissant ainsi que le capteur reflète fidèlement les variations de concentration sur toute sa plage de mesure.

Répétabilité du signalLa répétabilité désigne la cohérence des courbes de sortie du capteur lors de tests répétés dans les mêmes conditions d'entrée (plage complète, même direction). Plus les courbes se chevauchent, meilleure est la répétabilité et plus faibles sont les erreurs de mesure.
